微機控制電液伺服壓力試驗機YAW-2000A
一、功能及結構簡述
YAW-2000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

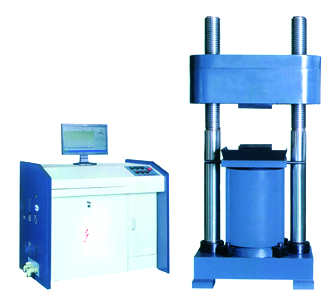

該試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、PC機—電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
主機為雙絲杠框架結構，橫梁通過安裝在其上的絲母與絲杠聯結。絲杠下端通過卡環、螺母與底座牢固聯結。安裝在橫梁上的電機，通過鏈輪鏈條帶動絲母旋轉，改變電機旋轉方向后可使橫梁上下移動。上壓盤通過螺釘聯接在橫梁上；壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘聯結在一起，下壓盤、及球面座通過定位銷固定在工作臺上。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。
二、主要技術參數
| 名 稱 | 參 數 |
| 最大試驗力（kN） | 2000 |
| 試驗力測量范圍（kN） | 2%~100% |
| 試驗力示值精度 | ≤±1% |
| 活塞行程 | 0~150 |
| 活塞空載最大移動速度（mm/min） | 35 |
| 壓縮空間 | 0~500 |
| 立柱凈間距 | 540 |
| 壓盤尺寸 | 250×250 |
| 控制柜外形尺寸 | 1200×600×750 |
| 主機外形尺寸 | 1050×650×1980 |
| 電機功率（kW） | 0.75 |
| 總重量 | 3500 |
