★ 功能及結構簡述

  微機控制電液伺服壓力試驗機F系列主要用于混凝土試件、混凝土結構件的抗壓強度試驗，也用于金屬材料及金屬結構件的抗壓強度試驗。本試驗機可根據試驗要求繪制時間-試驗力，時間-位移，位移-試驗力曲線并自動處理試驗數據。

★ 主機

  主機采用油缸下置式、四立柱框架式結構，機架剛度強度強，變形小，試驗空間無級可調，方便不同高度的試驗需求。橫梁通過安裝其上的螺母與四根絲杠相連，四根絲杠下端安裝在底座上，并用螺母緊固，從而形成了受力機構。通過安裝在橫梁上的電機正反轉帶動鏈輪旋轉，從而帶動螺母旋轉，實現了橫梁的上下移動，使試驗空間可以方便的調整。上壓板固定在橫梁上。油缸及活塞固定在底座的中央，活塞上安裝有工作臺，下壓板通過車輪與導軌相連，這樣可輕松實現大型試樣的放置。油缸、活塞是主機的主要部分，他們的接觸面經過精密加工，使其保持一定的配合間隙和適當?shù)挠湍?，活塞能夠自由移?dòng)，而將摩擦減到最低。

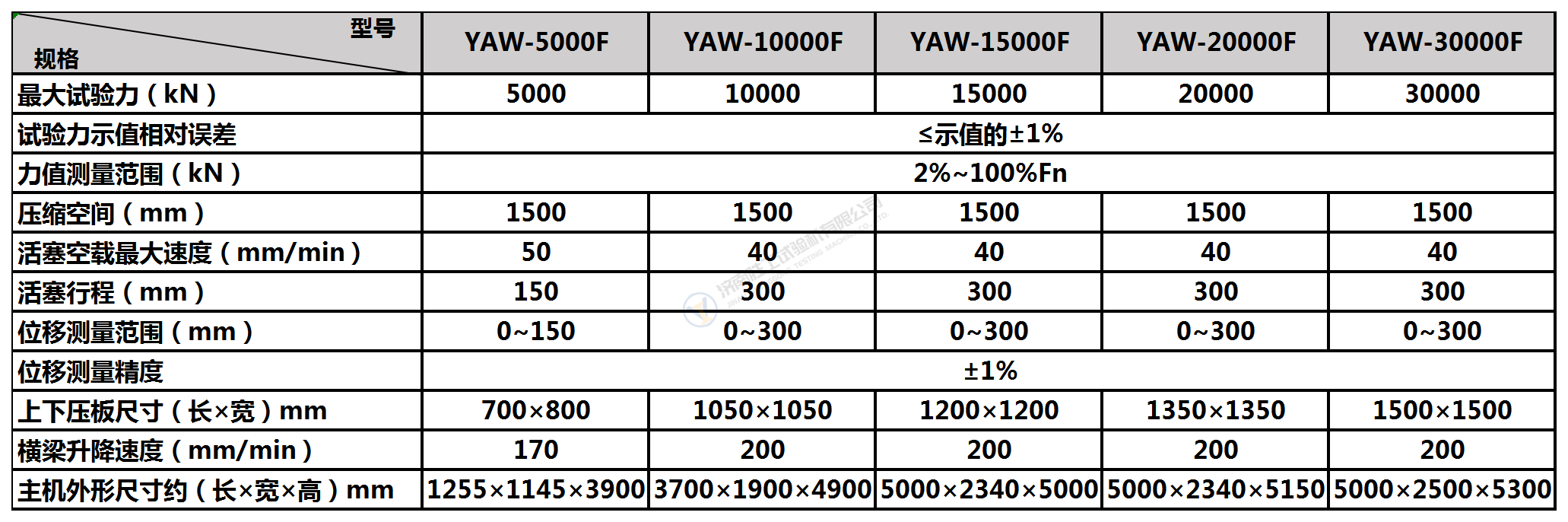

★ 主要技術指標
